项目

具体内容

运风模式

  老化房双面运风，风道上出风下回风运风模式

总电量需求

  老化房本体：加热约30KW，老化房总配电约35KW；

结

构

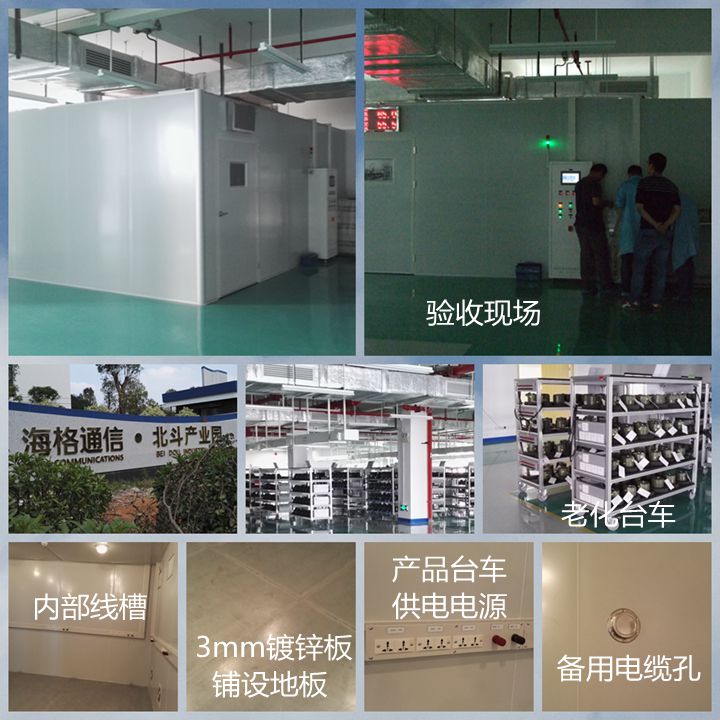

内尺寸

  4000D×6000W×2500H，1间，容积60m3

场地尺寸

  4600D×6100W×2550H

大门尺寸

  1200W×2000H（单开门，带观察窗）

玻璃视窗

  位于门上、尺寸350mm×500mm

库体材质

  50T厚双层彩钢岩棉板

地面材质

  表面铺设3mm厚度的镀锌板

固定方式

  连接处采用专用连接铝材

性

能

温度范围

  室温～85℃±3℃，升温时间：室温到75℃大约需40分钟（空载）

温度精度

  ±0.5℃

温度均匀度

  ±2℃（空载测试）

温度偏差

  ±2℃（空载测试）；

升温方式

  循环风道内装有电热管加温，采用温度模块配合固态继电器SSR动作

降温方式

  抽风降温，启动过热排风配置的离心风机对外排风，可以实现快速降温；

超温排风

  1、超温时，排风马达启动，热风由排热风机排至室外；

2、自动排风模式：控制系统设计了默认自动排风方式，当实际温度高于设定温度3℃（该值可自行设置），启动自动排风系统；

3、手动排风模式：面板设计了独立手动排风开关，可以手动开启排风（方便操作人员进出），当排风打开时，设备自动停止加热，运风正常工作

温度检测

  室内1点温度检测、4点温度监控；

温场监控

（均匀性）

  独立的4点温度监控；

  其中2个监控点同时用作为超温保护检测和设备上限过温度保护使用；

电线电缆

1、老化房本体内部用线均采用耐高温硅胶电线。

2、老化房外部及内部线槽用线均采用国标线

安全保护装置及报警

1、控制电源加保险及热过载继电器

6、设置蜂鸣器及三色报警灯

2、超温报警 + 温度上限报警

7、加热器EGO（防止加热器失控）

3、鼓风机过载、过热、缺相保护

8、烟雾报警

4、电热采用无风切电过热保护

9、严格执行国家电工安全标准，布线规范，及各接线端口均有明确标识

5、可靠的接地和漏电保护装置

控

制

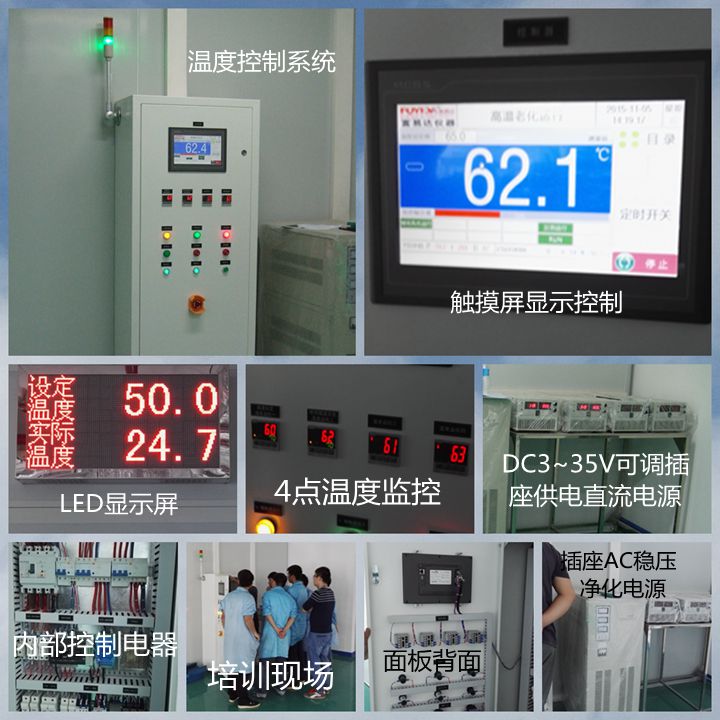

温度控制系统

1、采用10.2寸的触摸屏显示和控制；

2、控制部件：触摸屏 + PLC + 温度模块 + 控制软件

温度控制方式

  PID为控制核心，通过继电器实现自动控制功能

时间控制方式

1、集成时间控制功能，时间控制分成“温到计时”和“按键计时”2中模式

2、温度计时：指温度达到设定值后，系统自动开始计时，记录恒温时间；

3、按键计时：指设备开机，按计时键，设备就开始计时，记录工作总时间；

温度监控方式

1、采用LED显示屏，监控老化房内部温度；

2、人员在远处即可直观了解老化房内温度控制情况；

产

品

供

电

线槽及插座

1、产品老化需要供电，电源插座集成到老化房内部线槽上，线槽离地1.2m；

2、插座位于老化房内前后右3个面，共12组电源（每组均含交流和直流）

交流插座

产品老化需要交流供电：AC220V 10A、 AC220V 16A，数量每组2工位

直流接线柱

直流电源供电端子采用接线柱方式，数量每组1工位

老化产品

北斗导航系列产品
