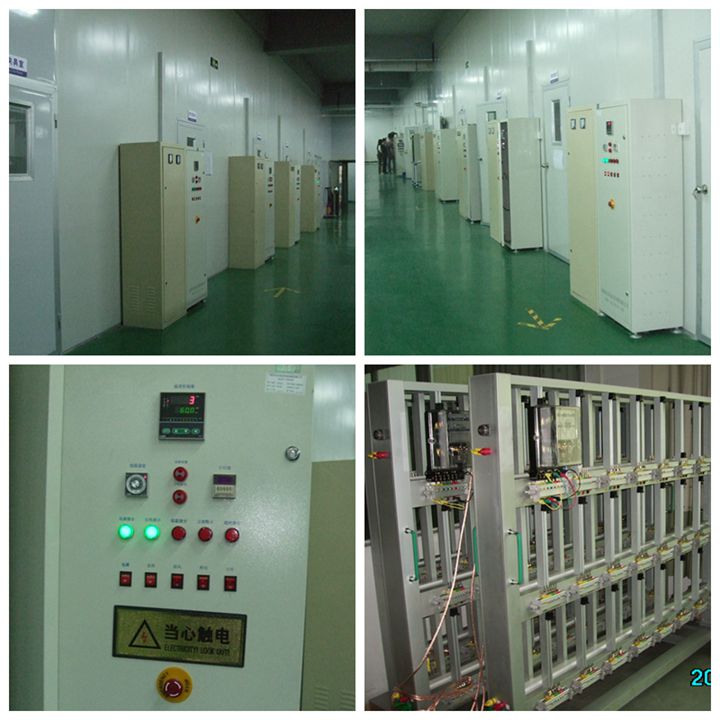

抄表系统模块老化房 |
任务量：库体结构、温度控制系统；热风循环系统；简易排风； （不含二次配电、插座及电源走线、照明灯具） |
|
|
1 |
老化量的设计 |
约10个走字架台车（台车客户自制） |
|
2 |
总电量需求 |
老化房总配电约为：26 KW；其中加热：24KW； |
|
3 |
结构尺寸 |
老化房内尺寸： 6800D×3200W×2800H； |
|
4 |
库体材质 |
采用不燃材料岩棉彩钢板 |
|
5 |
地面材质 |
不做处理，维持原来水泥地板不变 |
|
6 |
玻璃视窗 |
350×500，位于门上 |
|
7 |
固定方式 |
配套铝合金型材 |
|
8 |
温度范围 |
室温～70℃±5℃ |
|
9 |
温度均匀度 |
产品区 ≤±5.0℃ |
|
10 |
辅助升温 |
循环风道内装有加温温度电热丝作升温用，采用温度模块配合固态继电器SSR动作 |
|
11 |
超温溫进、排风 |
超温时，排风马达启动，超温进风自垂百叶进新冷风，热风由排热风机排至室外 |
|
12 |
电线电缆 |
老化房中所有用线均采用国标线及200度耐高温电线。 |
|
13 |
报警及保护装置 |
A.控制电源加保险及热过载继电器 |
|
B.超温报警 |
||
|
C.鼓风机过载、过热、缺相保护 |
||
|
D.电热采用无风切电过热保护 |
||
|
E.严格国执行家电工安全标准，确保布线规范，及各接线端口均有明确标识，无裸露现象 |
||
|
F.可靠的接地和漏电保护装置 |
||
|
G.室内超温三重保护,超过设置温度风机排风,高温红色报警及排风机启动排风,超高温产品断电保护 |
||
|
14 |
温度控制方式 |
电脑型温度控制器的控制方式； |
|
||
|
B.排风系统采用独立温度控制系统. |
||
|
C.时间单独控制、倒记时功能。 |
||
|
15 |
温度检测 |
A.室内1点温度检测、1点超温保护检测。2点发热管自身的过温保护器。 |
|
B.排风温度采用独立温控器室内独立取点进行，以防止因外部原因造成排风系统瘫痪。 |
||
|
16 |
温度显示 |
A.老化总过程温度自动控制。 |
|
B.单点控制排风取样点. |
||
|
17 |
声光报警系统 |
在老化房外设置设置蜂鸣器，老化房内运行状态。 |
|
18 |
老化房配电 |
控制箱内空开以下，线材由供方提供，空开以上电源线由需方负责 |
