ATM自动存取款机 恒温老化房

设计方案概述(型号：ORT83m3)

  老化房工程任务量

                     老化房设计方案概述

参照国标GB2423.2-89《电工电子产品基本环境试验规程 试验B：高温试验方法》和根据贵司工程、技术要求我们为贵公司设计如下方案，该方案为传统步入式：该款老化房为密封式房间：（ W4000mm*H2200mm*D9500mm/1 台）； 设计1 PCS 双开门（ W1400mm*H1800mm*D50mm ）， 门上设(W300mm*H500mm)双层钢化玻璃视窗共2 PCS，老化过程中可随时观察室内老化状况。配有独立的功能电柜，老化所需时间、温度、各类操作开关可在一个控制电柜上操作，具体性能及设计思维如下：

一、产品特性：

1. 平衡调温控制系统,以PID 方式控制SSR,使系统之加热等于热损耗量,故能长期稳定使用.

2. 自整定 PID 闭环控制,自动加热调整系统，升降温速度快速、平稳、均匀，为使用者节约宝贵时间.

3. 精准控制、SSR 控制让老化房内温度更均匀；手动、自动、多功能排气控制方式，确保及时准确更换老化房内空气保证老化房安全运行。

4. 老化时间、温度自由设定，实时显示各设备运行状态；显示系统当前警报信息；超温声光报警，无风或风机故障停电保护；老化状态三色指示。

二、 性能:

1. 温度范围: RT～70℃.

2. 控制精度:±1℃.

3. 温度均匀度:±2.0℃.

4. 正常升温时间:由常温升至45℃小于30 分钟非线性空载.

※温度变化速率为空气温度平均变化速率,而非产品温度变化速率.

三、本体设计：

本体系统材料的选用符合《建筑材料燃烧性能分级》B2 级规定，表观密度符合Ⅲ类《金属面聚乙烯夹芯板》（JC689—1998）标准。

1、库体五面采用双面彩钢保温库板(EPS 计算机色)拼装而成，地面不做处理，接合处打密封玻璃胶，有效保证房间的密封性，室内放置产品老化车。

2、正面设计1PCS 推拉门，方便老化车的出入，设计带双层玻璃视窗，老化过程中可随时观察室内工作状况。

3、加热器放置于老化房顶上循环风道中，四周加防火隔热材料。采用PID 温度模块配合SSR 控制，温度到达产品所需要温度后，根据室内温度波动自动调节加热功率大小，配合保温库板的保温性，使室内温度精确稳定在所设定温度数值。

4、温度范围为：室温~60℃±2℃（可调），升温时间为30min 以内。温度稳定以后，循环风系统继续工作，以保证各产品层温度均匀、稳定。

四、电控及安全设计：

1、电控设计参照《低压配电设计规范》GB50054-95，《供配电设计规范》GB50052-95, 《电气装置安装工程接地装置施工及验收规范》GB50169-92，使电控设计标准化。

2、采用三相五线制（带地线）配线，合理分配主电供电，避免偏相或接地问题引发事故。

3、控制系统集成老化功能设计，设计功能控制电柜；老化所需时间、温度、各类操作可直接在电柜面板上操作。可自由设定老化总时间、老化温度等，老化时间到自动切断循环风机、电热、测试插座等电源；同时黄色警示灯亮起，告知老化完毕；且能实时显示老化房工作状态、温度。

4、老化过程可全自动控制，具有部分异常自处理功能,让操作自动化、简单化。

a、老化总时间控制。可自由设定老化总时间，老化时间到自动切断循环风机、电热、测试插座等电源；同时黄色警示灯亮起，告知老化完毕。

b、产品超温保护控制，在温度超过产品老化温度上限时，自动切断产品供电，以保护产品过温老化，影响其性能；同时蜂呜器报警、红色警示灯亮起。温度正常自动恢复供电。

c、加热器PID 温控模块控制。采用SSR 配套使用，温度到达设定温度后，根据需要自动无级调节加热器功率大小，器件无机械损耗且室内温度稳定性高。

5、具有多重保护功能，安全可靠。

a、电热防干烧，风机故障或风管内温度过高时自动切断整个电源，同时警报器报警。

b、电加热与风机联动设计，风机未能启动时加热器无法单独启动。

c、加热器防MC 粘连设计。SSR 无触点关断，无机械动作、损耗，杜绝一切意外。

d、加热器连接采用耐高温线材，200℃不燃烧。

e、室内安装防爆型照明灯，提高灯泡寿命，防止灯泡爆破。

f、库体采用难燃保温材料，保温性能好，安全系数高。

g、超温声光报警功能：老化过程中出现超温状况，则亮红灯，蜂鸣器响起。

五、节能设计：

1、房间采用新形保温材料（双面彩钢板），外形美观保温系数高。充分提高房间保温性，降低热量损耗，节约加热成本。

2、风管采用了不燃材料保温，既保证了安全性又进一步减少热量损耗。

3、加热采用SSR 配套PID 温控模块控制，充分提高房间温度的稳定性，节能性。解决普通控制升温猛，温度波动大，能耗大等缺点。

六、风力、加热系统（特别节能、经济适用）

热风管道系统符合《通风与空调工程施工质量验收规范》GB50243—2002 标准。

1、匀风系统采用两侧底部送上回循环概念。共安装22 PCS 耐高温轴流风扇。

2、风力分为排风系统和循环风系统，两套系统独立工作。

3、排风系统有进鲜风和排热两部分，排热风机在室内温度超过产品所需要温度时将室内多余热量排至室外，同时进气打开，新鲜空气进入与热空气中和。

4、循环风系统采用风道与风机相结合设计概念，循环风机不停地给房间空气做对流循环运动；保证室内温度的均匀性。

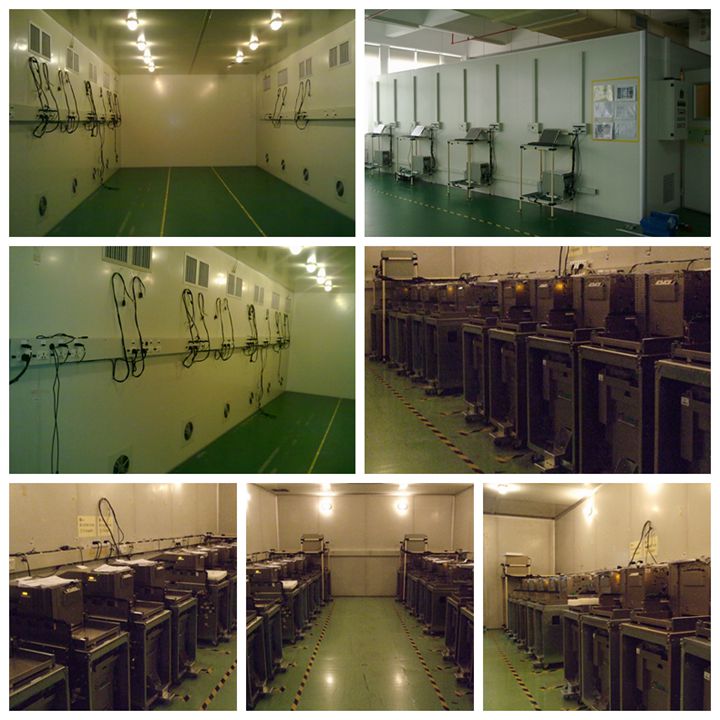

     ATM自动存取款机专用老化房风道、维修门、插座及R232接口

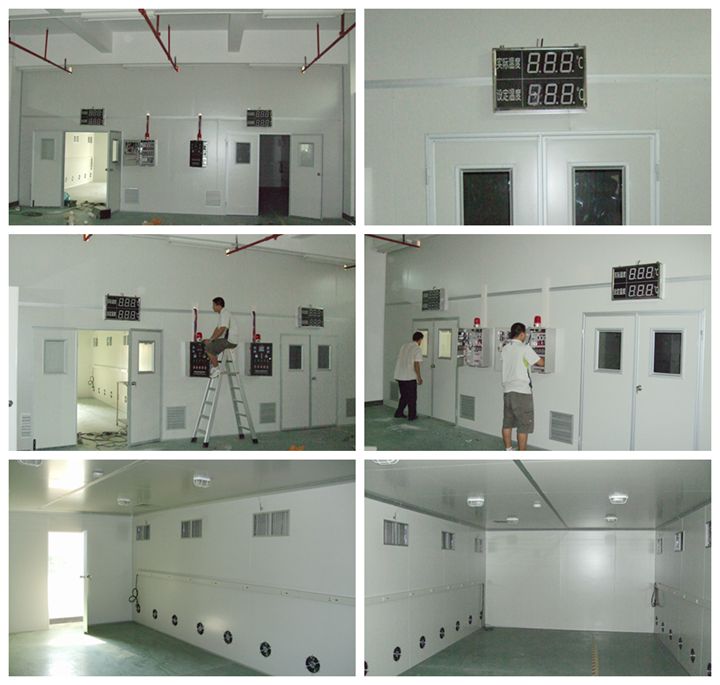

老化房内部展示  ATM机芯展示


深圳市富易达仪器有限公司  2010年7月完工整理 详情咨询 任先生 13823101232
