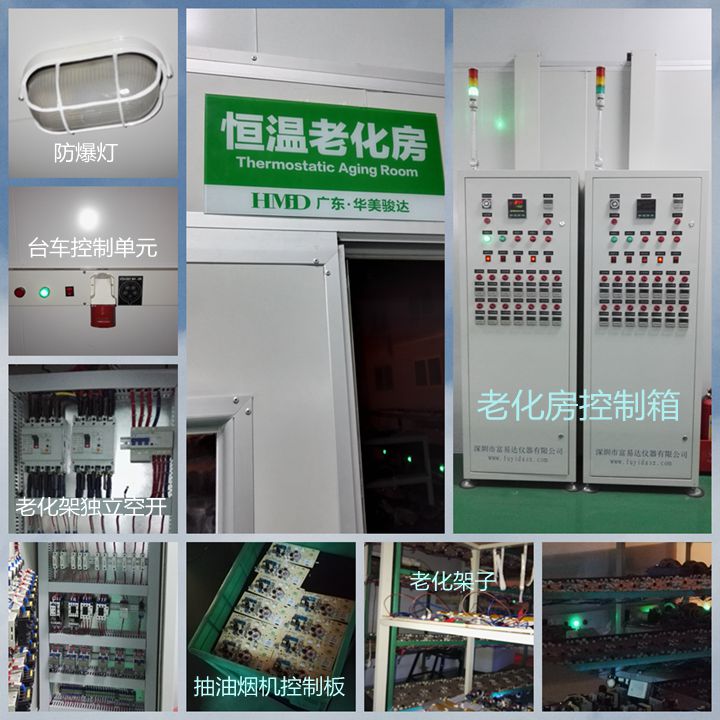

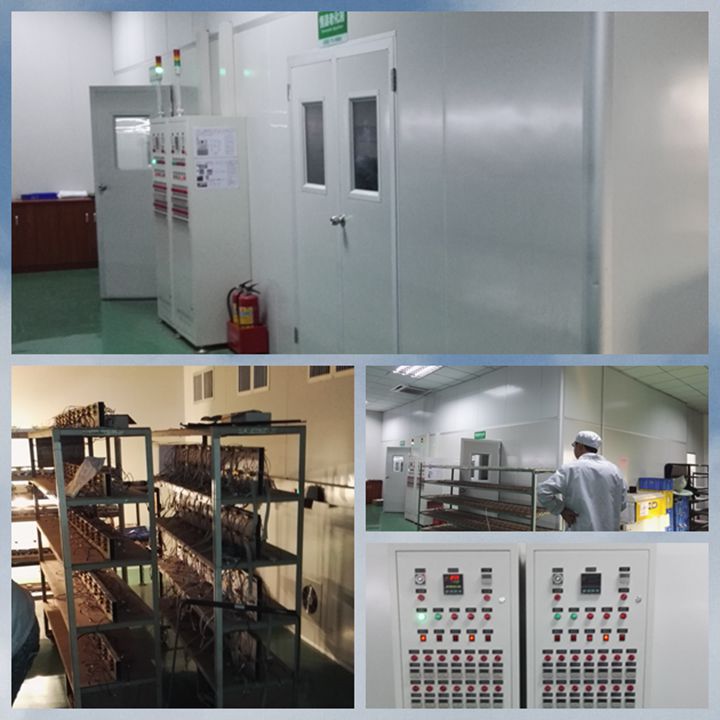

“富易达”品牌的电器控制板恒温老化房（ORT47m3）详细技术规格介绍

1.   主要技术参数：

1.1 温度范围：室温 ~ +70℃

1.2 温度波动：±0.5℃；

1.3 温度偏差：≤±3℃；（空载条件下）

1.4 升温速率：RT~60℃约25min

1.5 有效容积：单个约47m³

1.6 单个房内尺寸：5.4m×3.925m×2.2m，深×宽×高

1.7 总外形尺寸：5.5m×9.0m×2.25m，深×宽×高

1.8 门洞尺寸：1.4m×1.95m；宽×高(双开门)

1.9 观 察 窗：350×500㎜；安装在门上㎡.8*1.8hi

1.10 温度测量：PT100铂电阻；

1.11 温控系统：进口高精度微电脑温度控制器，LED显示，PID调节，控制精度0.1。

1.12 运行方式：温度可调，恒定运行；

1.13 加热方式：专用不锈钢电加热器（带散热铝翅片）；

1.14 老化产品配电：在单个老化房左右两面墙上平均安装14个防水插座（公母头都由我司提供，380V供电、载流量32A），即两个老化房老化量共为28个台车；

1.15 照明装置：防爆型日光灯，6只；

1.16 时间控制：配置时间继电器，控制老化时间，可设计为温度到开始计时，时间到断加热电源并报警。

1.17 加热功率：约24KW/单间；

1.18 整机功率：约26KW单间；

1.19 安装电源：380V；50 Hz；

1.20 噪音：≤65DB

2.  控制系统及安全保护系统：

2.1  电控设计参照《低压配电设计规范》GB50054-95，《供配电设计规范》GB5002S2-95，《电气装置安装工程接地装置施工及验收规范》GB50169-92，使电控设计标准化。

2.2  温度测量：Pt100铂电阻；

2.3  温度控制系统：高精度双极PID调节，固态继电器输出，台湾产“CAHO”H961，显示精度：0.1℃，标准控制箱。

2.4  老化架老化时间控制：每个老化架配置独立的时间继电器及报警器（即每个老化架的老化时间可单独设计，时间到后会有报警提醒）

2.5  漏电保护：采用漏电保护空气开关；

2.6  风机故障报警保护：具鼓风机电流过载保护功能；

2.7  超温报警保护：独立于工作室主控制仪的超温保护系统一套

2.8  加热器过温保护：对加热器自身进行保护，防止加热器因不受控制而烧毁；

2.9  短路保护：具加热器短路保护功能；

3． 功能介绍及用料说明：

3.1  风道系统：加热器及循环风道系统安装于老化房内两侧，运风方式为两侧底送两侧顶回（温场更均匀），整个风道由循环风系统及过热排风系统组成。室内循环风经加热器加热后由循环送风机经风口送回室内，反复循环，使房间温度维持在设定范围。当房间温度超过报警设定值时，排风机启动，抽走室内过热气体，同时室外冷空气进入房内与热空气混合，使房间温度回复正常。

3.2  控制系统：进口高精度微电脑PID温度控制器，LED显示，PID调节，固态继电器输出，控制精度0.1。老化房的控制系统采用了两级PID调节加热量，实现对房间温度的精确控制。控制系统还设定了各种保护功能，完善的保护功能确保了老化房能长期稳定无故障运行。

3.3  房体结构：房体5面用50㎜厚双面彩钢防火岩棉保温夹心板制作而成，固定支撑铝材横梁，铝型材板包边，接合处打密封玻璃胶。地面保温不作处理，方便老化推车的进出；

3.4  进排气口：采用铝合金百叶窗，300mm×300mm；

3.5  鼓风电机：安装在老化房两侧风道挡板上，专用工业轴流风机；

3.6  排风电机：安装在老化房定部，4G-4专用工业轴流风机
