伺服马达驱动器专用老化柜
可程式恒温老化测试系统
伺服马达驱动器老化柜：
1、基本思路：设计可程式运行的恒温老化柜，连接端子和老化负载。
2、老化托盘：设计托盘4层，层高340mm。
3、老化数量：每层放置驱动器10PCS，4层共40PCS;
4、连接端子：一端用航空插头，美观耐用。驱动器信号线和电源线的另外一端与老化负载（这里的老化负载直接采用伺服马达）的连接采用5pin的专用端子连接。
技术规格书（型号：ORT1260）
1. 伺服马达驱动器老化柜技术参数：
1.1 温度范围：室温 ~ +100℃；
1.2 温度波动：±0.5℃；
1.3 温度偏差：≤±5℃；
1.4 有效体积：1267L；
1.5 内部尺寸：450㎜×1600 mm×1320mm，深×宽×高；
1.6 外型尺寸：780 mm×2100 mm×1850mm，深×宽×高；
1.7 门洞尺寸：740×1500 m ，宽×高；（双开门）；
1.8 观 察 窗：位于门上，大视窗；㎡.8*1.8hi
1.9 加热方式：专用不锈钢电加热器（带散热铝翅片）；
1.10 加热功率：6KW；
1.11 升温速度：室温到100℃，在30min以内；
1.12 安装电源：380V；50 Hz；
2. 伺服马达驱动器老化柜安全保护系统：
2.1 漏电保护：采用带漏电保护空气开关；
2.2 风机故障报警保护：具鼓风机电流过载保护功能；
2.3 超温报警保护：独立于工作室主控制仪的超温保护系统一套。
2.4 加热器过温保护：对加热器自身进行保护，防止加热器因不受控制而烧毁；
3． 伺服马达驱动器老化柜功能介绍及用料说明：
3.1 风道系统：加热风机及风道系统安装于老化柜后部，由循环风系统及过热排风系统组成，室内循环风经加热器加热后由送风机经风口送回室内，反复循环，使箱间温度维持在设定范围。当箱间温度超过报警设定值时，排风机启动，抽走室内过热气体，同时室外冷空气进入箱内与热空气混合，使箱间温度回复正常。
3.2 控制系统：程序控制器，能进行斜坡测试，程序8组，每组8段。进口高精度微电脑PID温度控制器，LED显示，PID调节，固态继电器输出，控制精度0.1。老化箱的控制系统采用了两级PID调节加热量，实现对箱间温度的精确控制。控制系统还设定了各种保护功能，完善的保护功能确保了老化箱能长期稳定无故障运行。
3.3 箱体：总体采用钣金制作结构，负载部分（马达）还是分两边摆放。
外壳材料：采用冷轧钢板，表面静电喷涂；
内胆材料：采用镜面不锈钢材料，氩弧焊制作；
试品层架：采用不锈钢方通和扁通制作；
线槽材料：采用不锈钢材料制作；
电机架子：角铁和方通制作，表面喷粉处理；
3.4 鼓风电机：安装在顶部，专用长轴马达；
4、伺服马达驱动器老化柜的老化负载
4.1 用60W的调速马达直接作为负载，使伺服马达驱动器带载运行老化，提高驱动器的可靠性，保证伺服马达驱动器的长期有效正常工作。

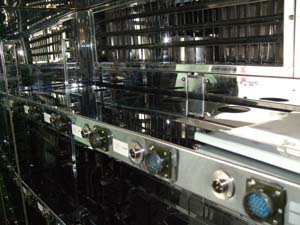

伺服马达驱动器老化柜连接端子

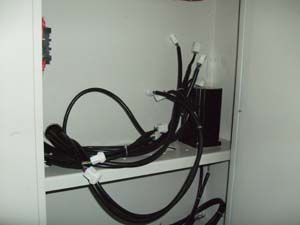

伺服马达驱动器老化柜负载

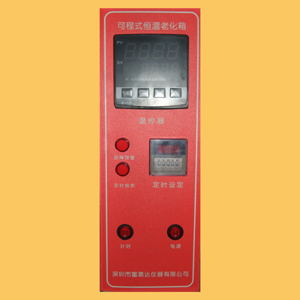

伺服马达驱动器老化柜温度控制面板
