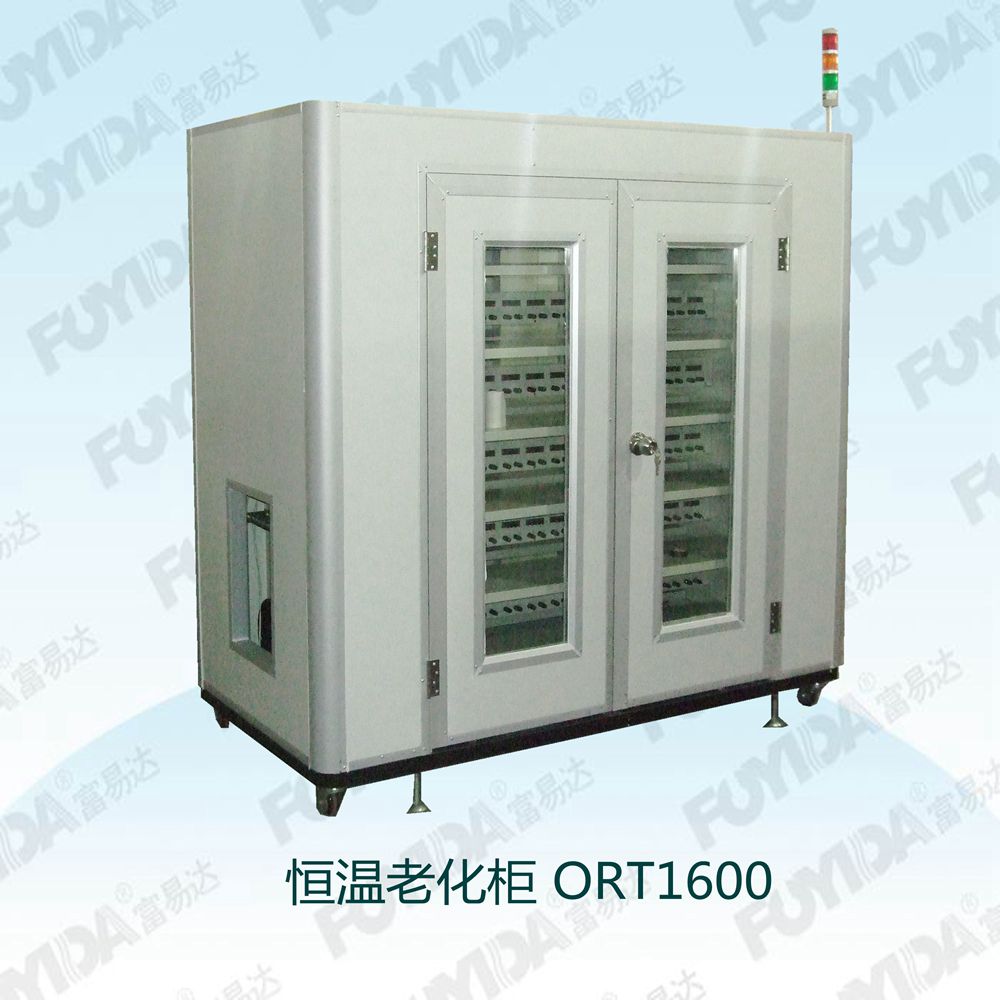

富易达双面开门 恒温老化柜 ORT1600

  • 产品编号:20151110-ORT1600
  • 产品类别:高温老化柜 >> 恒温老化柜
  • 产品型号:ORT1600
  • 产品备注:
  • 恒温老化柜系列产品很难做到通用,富易达公司接受定制,恒温老化柜的设计主要考虑的因数如下:(1)层架数量和高度,根据老化产品的尺寸确定层净高度;(2)电源端子,根据老化产品的供电情况,确定电源线槽的位置和供电插座或者端子;(3)是否双面开门;(4)是否带载老化;(5)老化产品的摆放是否需要绝缘;(6)老化产品是否需要监控。

详细描述

恒温老化柜技术规格书

ORT1600

恒温老化柜系列产品很难做到通用,富易达公司接受定制,恒温老化柜的设计主要考虑的因数如下:(1)层架数量和高度,根据老化产品的尺寸确定层净高度;(2)电源端子,根据老化产品的供电情况,确定电源线槽的位置和供电插座或者端子;(3)是否双面开门;(4)是否带载老化;(5)老化产品的摆放是否需要绝缘;(6)老化产品是否需要监控;(7)电缆口或者过线孔数量和大小。

富易达提供的恒温老化柜外箱尺寸的确定是有根据的,外形尺寸确定以后,相应的内部最大尺寸也就确定了。富易达设计的恒温老化柜是根据2吨的电梯尺寸设计的,考虑到老化柜一般都放置在2楼以上,需要通过电梯到达安装位置。

恒温老化柜,又称烧机,Burn-In Room,是各种老化试验中常用设备之一,广泛应用于电脑、手机、电源、散热风扇、LED显示屏、电力监控柜、锂电池、电子、通讯等领域。老化房通常由围护结构、风道系统、控制系统、室内测试架构等组成。

1. 技术参数:

1.1 温度范围:室温 ~ +70℃;

1.2 温度波动:±0.5℃;

1.3 温度精度:±3℃;

1.4 有效容积:共约1600L

1.5 内部尺寸:800m×1400m×1470,mm,深×宽×高;

1.6 外型尺寸:920m×2000m×1800,mm,深×宽×高(含脚轮);

1.7 门洞尺寸:700×1420 mm ,宽×高;

1.8 观 察 窗:300×1100㎜,宽×高,位于门上;

1.9 电 缆 口:Ø50mm,数量2个,位于左侧,配套耐高温胶塞;

1.10 层架:A3板制作,层高220mm,表面铺2mm的硅胶板绝缘。(含层架自身厚度);

1.11 加热方式:专用不锈钢电加热器(带散热铝翅片);

1.12 加热功率:约3KW;

1.13 安装电源:220V;50 Hz;

2. 安全保护系统:

2.1 漏电保护:采用带漏电保护空气开关;

2.2 风机故障报警保护:具鼓风机电流过载保护功能;

2.3 超温报警保护:独立于工作室主控制仪的超温保护系统一套,超温情况发生,切断加热器电源供电,同时切断所有的插座位置的电源供电。

2.4 加热器过温保护:对加热器自身进行保护,防止加热器因不受控制而烧毁;



3 功能介绍及用料说明:

3.1 控制系统:进口高精度微电脑PID温度控制器,LED显示,PID调节,固态继电器输出,控制精度0.1。采用了两级PID调节加热量,实现对房间温度的精确控制。控制系统还设定了各种保护功能,确保长期稳定无故障运行。

3.2 温度测量输入:Pt100铂电阻;

3.3 房体结构:采用保温板(双面彩色钢板,中间加保温材料)

3.4 新风进口:采用铝合金百叶窗,200mm×200mm;

3.5 鼓风电机:安装在风道内部,双面运风(每面轴流电机2只);

3.6 电源端子部分采用双位音响夹,每层设计15组,每层30个工位;单面6层,双面12层,总工位数达到30*12=360PCS

3.7 计时器:温度到达,启动设计控制功能(0-9999分),时间到达,停止加热。
