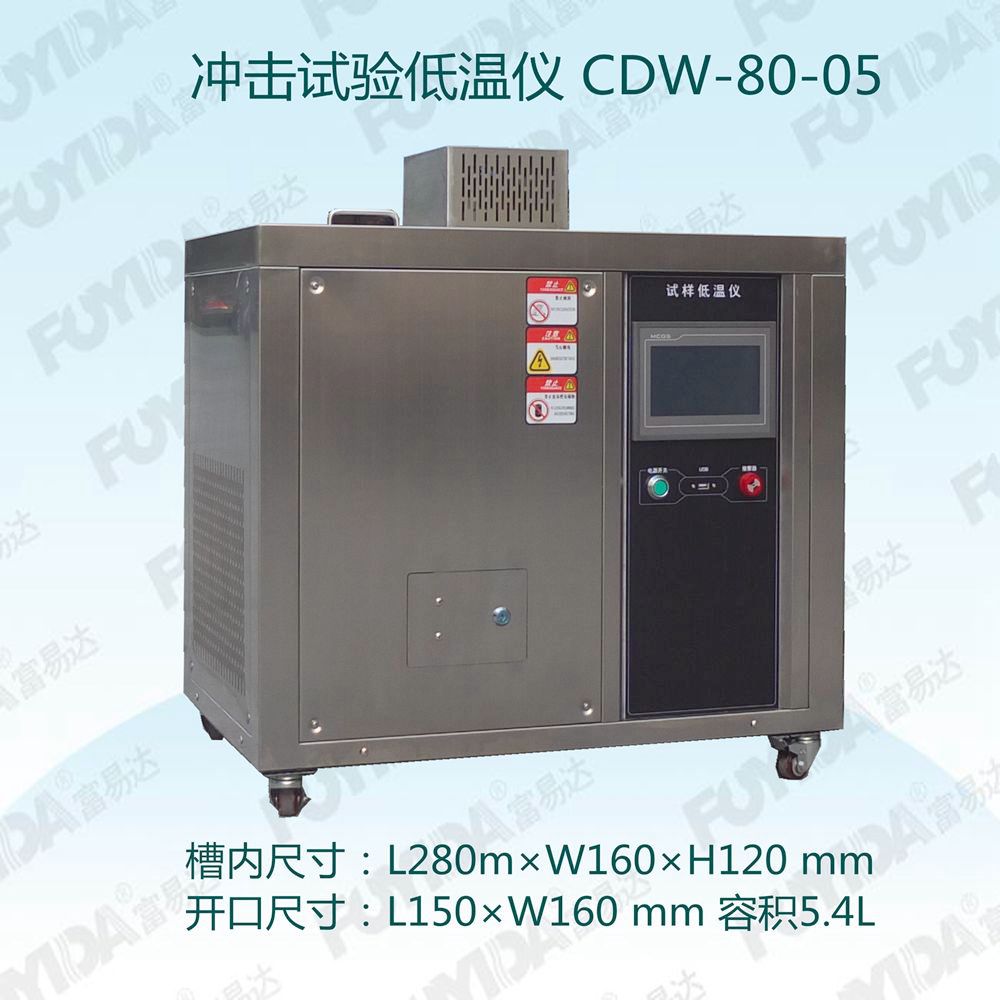

冲击试样低温仪（CDW-80-05）
一、概述
CDW-80-05 型冲击试样低温仪是本公司根据GB229-2007《金属夏比缺口冲击试验方法》中对低温装置的要求而最新研制开发的两级复叠式压缩机制冷设备。本设备采用“阿斯巴拉”压缩机、丹弗斯控冷配件；利用工业酒精为低温介质；利用热平衡原理设计专用的触摸屏控制系统，利用循环搅拌方式达到温度均匀；利用低温增压循环泵可使槽内低温介质到达第二现场，对其进行冷却和恒温。可完全满足国家标准GB229-2007规定的各项控温指标。
CDW-80-05 型冲击试样低温仪的控制系统采用富易达自主开发的PLC控制系统，7寸触摸屏显示和操作、人机界面友好，基于PLC的控制技术可靠性更高。该系统集成了温度控制、内循环搅拌、温度到达提醒和保温时间到达提醒、外循环泵 可以根据第二温场的温度指标自动控制调节外循环泵的流量大小等功能。
本冲击试样低温仪操作简单方便，工作效率高，外部采用拉丝不锈钢板材料，美观大方。是金属低温冲击试验中理想的试样冷却和低温恒温设备。同时也可作为冷源用于其他低温检测和试验工作。
二、主要技术参数（冲击试样低温仪——手动升样机型）
|
手动升样冲击试验低温仪选型资料 |
||||
|
型号 |
CDW-80-05 |
CDW-60-05 |
CDW-40-05 |
|
|
方式 |
马达搅拌循环 |
|||
|
性 能 |
温度范围 |
30℃～-80℃ |
30℃～-60℃ |
30℃～-40℃ |
|
均匀度/波动度 |
±0.5℃ / ±0.3℃ |
|||
|
温度偏差 |
±0.5℃ |
|||
|
试样架 |

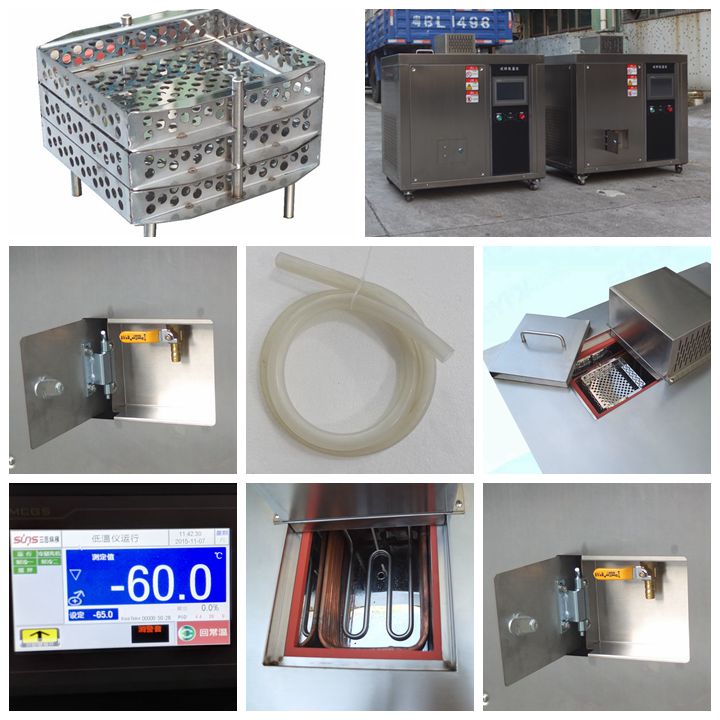

3层，尺寸：120×120×20，试样数大于60个（试样尺寸：10×10×55,mm） |
|||
|
升温时间 |
-60～RT约40min |
-60～RT约35min |
-40～RT约30min |
|
|
降温时间 |
RT～-60℃约60min |
RT～-60℃约50min |
RT～-40℃约60min |
|
|
性能保证 |
以上温度在环境温度25℃，高低温箱内无负荷条件下测得的数据。 |
|||
|
构 成 |
内部材质 |
SUS304不锈钢 |
||
|
外部材质 |
拉丝不锈钢或者冷轧钢板表面防锈处理喷粉涂装 |
|||
|
断热材料 |
聚氨酯硬质发泡+硅酸铝纤维棉 |
|||
|
加热器 |
镍洛合金丝，外覆不锈钢加热管 |
|||
|
搅拌马达 |
10W /不锈钢长轴电机 |
|||
|
制冷机组 |
低温仪底部后面（左右风冷进出风方式） |
|||
|
控 制 系 统 |
控制系统 |
专用PLC控制系统（7寸触摸屏） |
||
|
控制方式 |
PID控制+SSR、双路输出 |
|||
|
运行功能 |
定值运行 |
|||
|
附加功能 |
触摸屏锁屏功能、预约开机功能、R232远程通讯 |
|||
|
制 冷 系 统 |
制冷方式 |
双级复叠压缩机制冷 |
单级压缩机制冷 |
|
|
散热方式 |
风冷式散热（气冷式散热） |
|||
|
压 缩 机 |
意大利“阿斯巴拉”压缩机 |
|||
|
控冷元件 |
丹弗斯膨胀阀、艾默生气液分离器、丹弗斯过滤器 |
|||
|
安全装置 |
漏电保护、熔断器保护、电机过流保护 |
|||
|
选 型 规 格 |
工作室尺寸 D×W×H,cm |
280×160×120 （容积:5.4L），开口尺寸：150×160 |
||
|
外型尺寸 D×W×H,cm |
770×550×850mm（长×宽×高） |
|||
|
内容积 L |
5.4升，推荐灌装低温溶剂4L～4.4L |
|||
|
电源 / 电流 |
220V、2.8Kw、13A |
220V、2.0Kw、9A |
220V、1.7Kw、8A |
|
深圳市富易达仪器有限公司 2015年3月 发布新品
