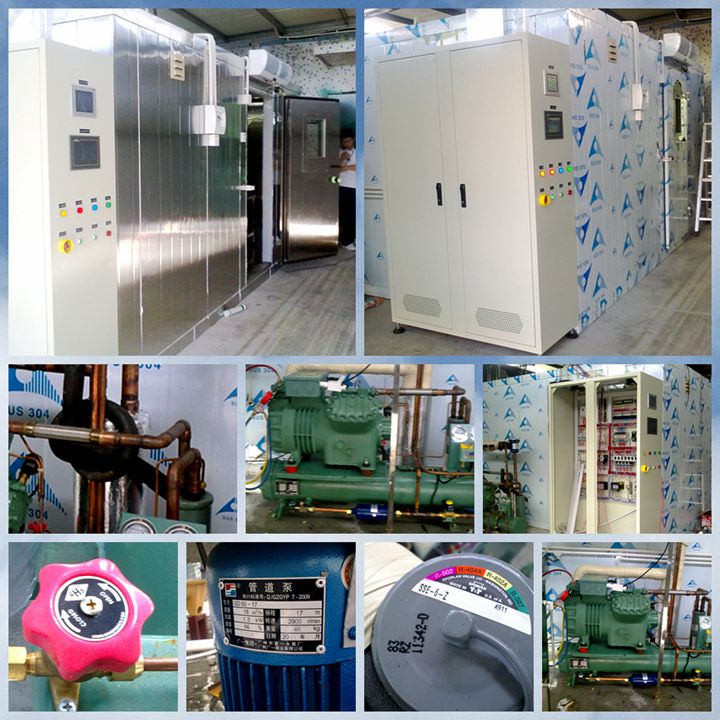

步入式高低温湿热试验室THPW24m3

  • 产品编号:20150503-THPW24m3
  • 产品类别:步入式试验室
  • 产品型号:THPW24m3
  • 产品备注:
  • 步入式试验室|步入式恒温恒湿试验室|步入式高低温湿热试验室

详细描述

步入式高低温湿热试验室(规格:THPW24m3)
技术规格书

        此款步入式高低温湿热试验室是根据客户的技术要求和试验条件定制的,控制方式采用传统的平衡调温调湿控制系统(BTHC),以P.I.D.方式控制 SSR,使系统之加热加湿量等于热湿损耗量,故能长期稳定的使用.


  一、性能指针:

1、温度范围: -20~80℃; 湿度范围: 20~95%RH;

2、温度波动度: ±0.5 ℃;

3、控制温度精度: ≤0.1 ℃;

4、温度偏差:≤ ±2.0℃;

5、湿度偏差:±3.0%(≥75%RH时); ±5.0%(≯75%RH时);

6、升温时间:由+ 20℃升温到+80℃约40分钟,空载;

7、降温时间:由+ 20℃降温到-20℃约60分钟,空载;(指水冷式水温在25℃,空载时)

8、设备满足的试验标准和方法:
      本产品参照以下标准制造:GB10592-89高、低温试验箱技术条件; GB10586-89湿热试验箱技术条件; 本产品满足以下试验方法:GB2423.1-89试验Aa、Ab

二、结构及材质:试验箱体为拼装库板结构。

1、内箱尺寸: 3000D×4000W×2000H ㎜;

2、外箱尺寸: 3500D×4600W×2300H ㎜;

3、大门尺寸: 单开门,80W×180H ㎝,门上有四层真空玻璃窗口,260×340mm ;

4、内箱材质: 不锈钢SUS#304,底板1.5mm厚度;

5、外箱材质: 304不锈钢板材;

6、保温材质: 高密度硬质Polyurethane 发泡保温;

7、保温层:100mm厚度,硬质聚氨酯发泡;

8、加热器: 防爆型不锈钢鳍片式电热器;

9、加湿器: 组合型不锈钢防腐蚀电热加湿器

三、送风循环系统:

1、台制120W耐高温循环马达6个,不锈钢加长轴心;

 2、空调箱侧吹+双层百叶均匀送风方式;

四、冷冻系统:

1、压缩机:德国比泽尔压缩机制冷控制湿度(水冷方式);

2、冷媒: R-404A(环保冷媒);

3、冷凝器: 水冷壳管式;

4、蒸发器: 高效紫铜管+铝鳍片水压胀管式蒸发器;

5、其它附件: 干燥过滤器、冷媒窗口、修理阀等皆为进口件;

6、膨胀系统: 多回路控制冷媒流量之冷冻能力调节系统;

7、冷冻系统简单介绍:制冷机组由降温机组和除湿机组构成。机组与试验箱体后部用管道连接,在其管道绝对长度5米以内,机组可任意安置。制冷机组与试验箱体采用分体式结构,以减少制冷机组运行时的震动、噪声对试验箱的影响,同时又能保证机组具有良好的通风效果。

8、制冷工作原理:高低温制冷循环均采用逆卡若循环,该循环由两个等温过程和两个绝热过程组成,其过程如下:制冷剂经压缩机绝热压缩到较高的压力,消耗了功使排气温度升高,之后制冷剂经冷凝器等温地和四周介质进行热交换将热量传给四周介质。后制冷剂经截流阀绝热膨胀做功,这时制冷剂温度降低。最后制冷剂通过蒸发器等温地从温度较高的物体吸热,使被冷却物体温度降低。此循环周而复始从面达到降温之目的。

五、控制系统:

1.温湿度控制器:触摸屏显示和控制,双路PID控制输出,采用固态继电器方式输出;韩国原装进口TEMI880彩色液晶显示触控式控制器,中英文转换, 256×128点广视角,高对比附背光功能之大型LCD显示器;

     1.1 控制器规格:

     .精度: 温度±0.1%+1digit F.S, 湿度±1%R.H.+1digit F.S.

     .分辨率:温度0.1℃或湿度0.1%R.H.

     .温度斜率:0.1~9.9℃可设定

     .湿度斜率:00~99%(RH)可设定

     .具有上下限待机及警报功能

     .两种温湿度入力信号选择PT 100Ω或mv二种选择

     .温湿度变换出力:10mv/1℃, 10mv/1%RH

     .9组P.I.D控制参数设定,P.I.D自动演算

     .干湿球自动校正

     1.2画面显示功能:

          .采画面对谈式,无须按键输入,屏幕直接触摸选项

          .温湿度设定(SV)与实际(PV)值直接显示

          .可显示目前执行程序号码,段次,剩余时间及循环次数

          .运转累计时间功能

          .温湿度程序设定值以图形曲线显示,具实时显示程序曲线执行功能

          .具单独程序编辑画面,每页可输入5个段次温湿度,时间

          .定点或程序动作状态显示

          .中英文显示

         .屏幕可作背光调整

         .屏幕显示保护功能可做定时,TIMER或手动关闭设定

     1.3程序容量及控制功能:

          .可使用的程序量:最大120组

          .可使用的记忆容量:1200SEGMENTS

          .可重复执行命令:每一个命令可达999次

          .程序之制作采对谈式,具有编辑,清除,插入等功能

          .具2组时间信号输出控制(可控制待测物ON/OFF动作)

          .程序执行中具有跳文件,保持功能

          .SEGMENT时间设定 0~99Hr59min

          .具有断电程序记忆,复电后自动启动并接续执行程序功能

          .具RS-232C通讯接口(软件另售)

          .程序执行时可实时显示图形曲线

          .具有预约启动及关机功能

          .具有日期,时间调整功能

          .按键及画面锁定(LOCK)功

 2.传感器:采用Pt-100(DIN规格A级)干湿球法测量温湿度,数量1套(每套3只,1只为干温、1只为湿温、1只为超温保护);

 3.安全装置:

3.1 超温保护器:防止箱内空气温度过高损坏试验物品;

3.2 及空焚防止保护器:防止加热器温度过损坏加热加湿器;

3.3 欠相逆相保护开关;

3.4 陶磁快速保险丝;

3.5 缺水保护开关;

3.6 压缩机高压保护开关;

3.7 压缩机过热保护开关;

3.8 压缩机过电流保护开关;

3.9 防反锁门:室内外均可开启;

3.10 无熔丝开关;

3.11 线路保险丝及全护套式端子;

3.12 蜂鸣器;

3.13 压力平衡阀。

4.水路系统:1套,磁力泵自动抽水,水位浮球传感器控制水位;

5.除湿系统:1套,光管冷冻除湿装置;

6.主要电器:电器件采用施耐得等进口元气件;

7.运行方式:恒定运行、程序运行。



六、附属部件:

1.照明灯位于门观察窗上,11W×2只;

2.冷却塔20T,现场安装;(需方负责)

3.冷水循环水泵:1个;(需方负责)

4.冷气机组安装架子:1个;



七、使用条件:(需方负责)

1.电源:AC 3Ф4W 380V 50HZ,约30KW;

2.水源:1/2〞自来水管接至水塔和纯水机附近;

3.排水沟或水箱:及时将箱内凝水排出。

4.循环冷却水:1〞水管接至机器附近。



八、保修期:

除天灾、电力异常、人为使用不当及保养不当造成之损坏外,本公司一年内完全免费维修,终身维护.
