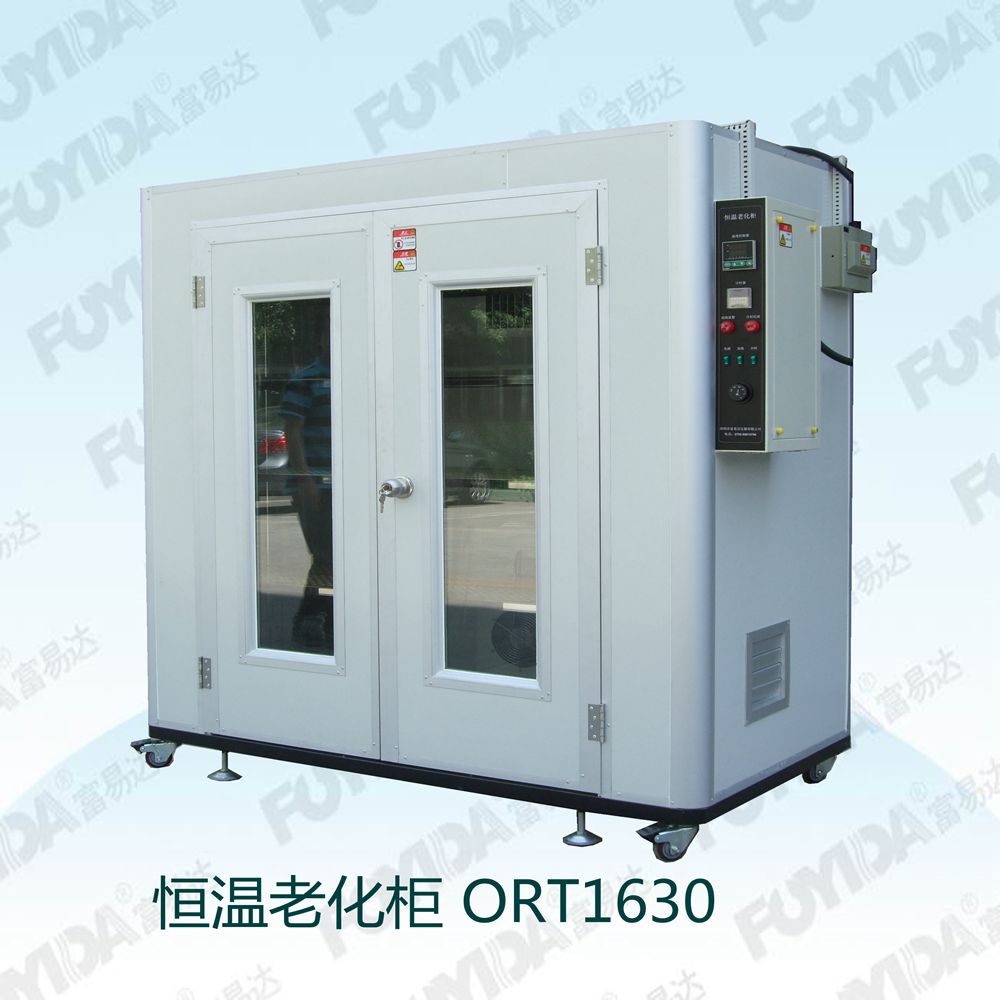

富易达 恒温老化柜 ORT1630

  • 产品编号:20151110-ORT1630
  • 产品类别:高温恒温老化柜 >> 恒温老化柜(库板)
  • 产品型号:ORT1630
  • 产品备注:
  • 老化柜|老化箱|恒温箱 此款老化柜为标准尺寸,接受定制其他尺寸和接受要求

详细描述

移动式恒温老化柜技术规格书

(ORT1630)

      移动式恒温老化箱又称烧机室,是各种老化试验设备中比较常用的设备之一,广泛应用于电脑、手机、电源、散热风扇、LED显示屏、电力监控箱、锂电池、电子、通讯等领域。老化室通常由围护结构、风道系统、控制系统、室内测试架等构造而成。具有以下几个主要特点:独特的风道系统设计及控制系统,能保持整个柜内温度均匀,控制准确,精度高。恒温老化室内设定温度范围广,在常温~70℃范围内可任意连续可调。系统保护功能齐全,能确保安全长期稳定无故障运行。

一、 主要技术参数:

1. 温度范围:RT~70℃;

2. 温度波动度:±0.5℃;

3. 温度精度:±3.0℃ (空载时测得);

4. 升温时间:RT~60℃约20分钟;

5. 内室尺寸:600×1600×1700㎜ (深×宽×高),容积1632升;

6. 门洞尺寸:宽1400×高1600,双开门,大观察窗;

7. 外形尺寸:950×1830×1900㎜ (深×宽×高)(宽度包含电控箱尺寸);

8. 加热功率:约3 KW;

9. 电源:220V 50Hz;

二、老化柜主要特点及材质

1. 箱体材料:底架由槽钢角铁焊接烤漆构成;其余六面围护结构由厚度为50㎜保温彩钢夹芯板加铝型材组合而成;温度控制箱由冷轧钢板焊接制作,表面防锈喷粉处理。

2. 恒温老化柜左侧开设一个6个¢50mm的测试孔,供高温老化时接线用,老化柜右侧外安装控制箱;

3. 老化柜设计层架6层,层架高度可调(最小调节跨度为50mm)。层架尺寸为:480×1620mm,采用不锈钢骨架支撑,表面为2mm厚度的冲孔环氧树脂板。

4. 恒温老化室采用双开门设计方式,每扇门上安装一个大面积的玻璃观察视窗,方便观看试品在老化中的状况

5. 风道系统:由循环风系统及排风系统组成;鼓风电机位于老化室后部,风道也位于后部,加热管位于后部风道内;排风电机位于顶部。老化室内循环风经加热器加热后由送风机经送风口送回室内,这样反复循环,使老化室内的温度维持在设定范围。当老化室内温度高于报警设定值时,排风机启动,排走室内的过热气体,同时室外冷空气补充进来与室内热空气相混合,使室内空间温度恢复正常。

6. 控制系统:采用进口高精度微电脑PID温度控制器,LED显示,PID调节,固态继电器输出,控制精度0.1。高温老化室的控制系统采用了两级PID调节加热量,实现了对室内温度的精确控制。控制系统还实现了漏电、缺相,风机过载等多重保护功能,完善的保护功能确保了老化室能长期稳定无故障运行。

7. 温控箱安置在老化室的右前侧,方便操作

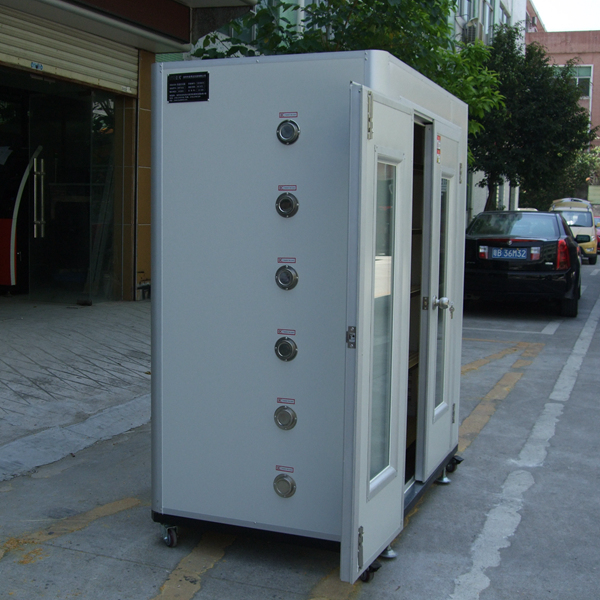

    左侧布局6个直径50mm的电缆口,供产品电源或者信号线过线

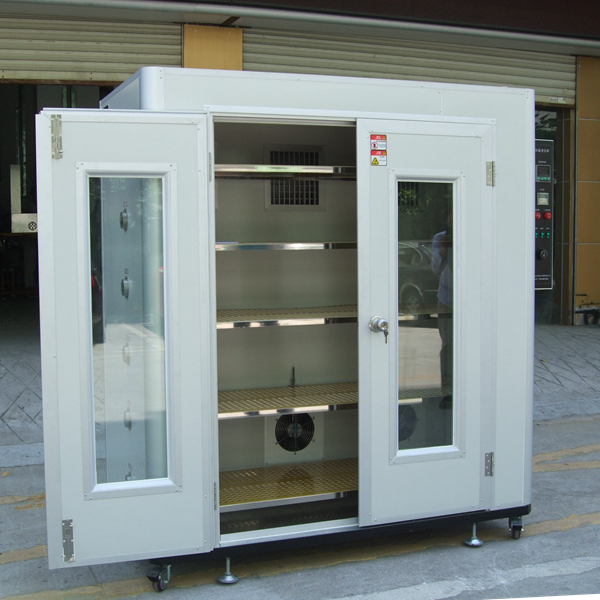

    标准机器配置5层层架,层高可调

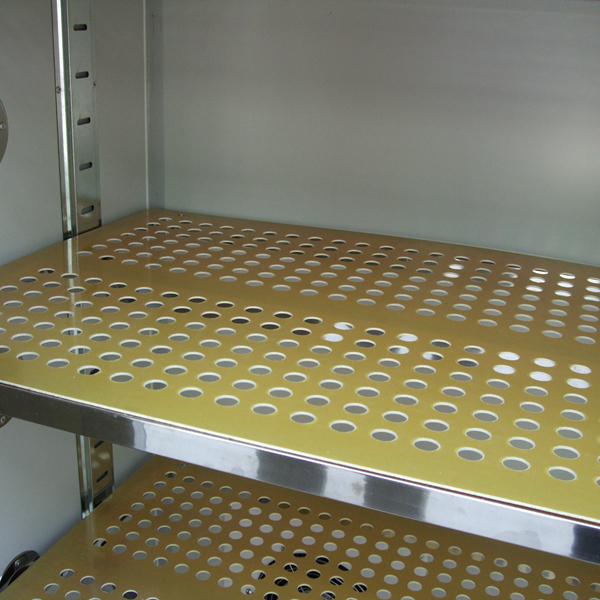

        层架采用不锈钢方通制作承重骨架,表面铺冲孔的环氧树脂绝缘板
